嗯，簡單來說，陶瓷電容在經過一段時間后，因為內部結構的改變，會(huì )失去一部分電容值。這個損失是避免不了的，但可以測量。廠家會(huì )用“十倍時”這個概念來衡量這個損失。
舉個例子，KEMET有一種編號為C1210C106K4RACTU的零件，這是一種具有X7R溫度系數的10uF的零件。KEMET說，這個零件在經過回流焊接后的一段時間內，會(huì )有一個設計公差范圍內的損失。他們用“十倍時”來衡量這個過程。這個“十倍時”的概念，是指比上一次測量長十倍的時間，也就是時間的對數尺度，不是線性尺度。

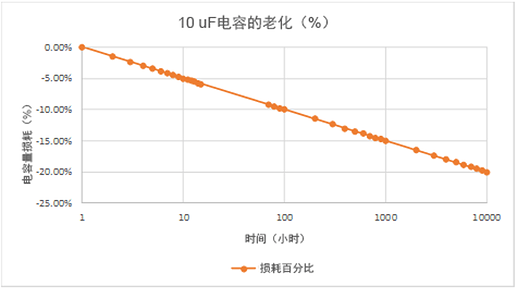

有個圖表可以更直觀地說明這個問題，如下圖所示。
簡單來說，就是經過一次熱循環后，這個電容每十倍時大約會(huì )損失5%的電容值。比如在回流制程后一個小時，它的讀數約為12uF。十個小時后，它的電容會(huì )下降5%。一百個小時后，它又會(huì )下降5%。一千個小時后，它又會(huì )再下降5%，這符合他們預期的設計公差。
然后這個每十倍時下降5%的現象會(huì )持續很長時間，直到電容再經歷一次超過130°C的熱應力事件。這個事件會(huì )把電容重置為12uF，并重新開始十倍計時，從而實現“去老化”。
